齿轮加工机床·滚齿机

滚齿机
滚齿机是用齿轮刀具按展成法原理加工各种齿形的齿轮与蜗轮齿面的专用机床。若用特殊滚刀亦可加工花键、链轮等工件。
刀具和工件的啮合运动相当于齿条与齿轮的啮合运动，同时刀具和工件还有切削及进给运动。普通滚齿机加工精度为7～6级，高精度滚齿机可达到4～3级。可加工最大直径为15m的齿轮。

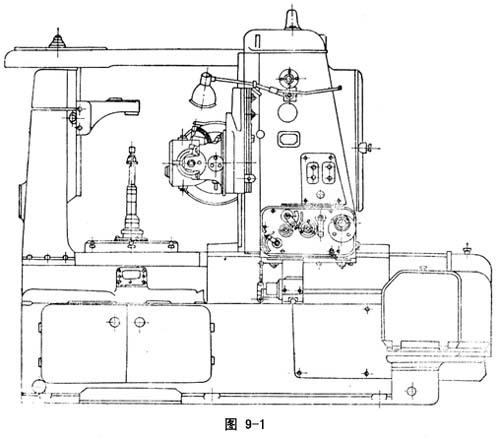

滚齿机有普通滚齿机，高效率滚齿机（见“高效率滚齿机”），高精度滚齿机（见“高精度滚齿机”）；就其布局不同又可分为立式滚齿机（见“立式滚齿机”），卧式滚齿机（见“卧式滚齿机”）；按加工工件尺寸大小又有：大、中、小型之分。图9-1为Y38型滚齿机外形图。

卧式滚齿机
用滚刀按展成法加工齿轮齿面的机床之一。该机床布局特点是：工件回转轴线为水平位置，即卧式。这种结构布局的滚齿机一般为小型滚齿机，应用于加工长的轴齿轮、花键轴等。

立式滚齿机
工件心轴的回转轴线是垂直于水平面的滚齿机。目前普遍应用的大、中型滚齿机多为立式。立式滚齿机分为工作台移动和立柱移动两种。滚齿时，滚刀轴由主电机驱动作旋转运动，刀架可沿立柱导轨垂直移动，并可绕水平轴线调整一个角度。工件装在工作台上，由分度蜗轮副带动旋转，滚刀转一周，工件转z₀／z转。滚切斜齿轮时，差动机构使工件作相应的附加转动。立式滚齿机外型见图9-2a、b。

万能滚齿机
是用滚刀按展成法加工齿轮齿面的机床之一。这类机床规格型号颇多，如苏5342、苏5310、国产Y320、W₁Y₃J、Y31125、Y38、Y3213等，加工范围较广、通用性强。可用于加工圆柱直齿轮、斜齿轮和有退刀槽的人字齿轮，亦可用径向切入法加工蜗轮。当利用随机附件后，还可以加工无退刀槽的人字齿轮、内齿轮、锥齿轮和轴齿轮。使用特制的滚刀时，也能加工花键和链轮等各种特殊齿形的工件。加工精度可达7～3级。目前最大加工直径达15m。

自动滚齿机
具有半自动和自动循环工作方式的滚齿机。它设有滚刀自动移位机构，主要传动件和轴承采用自动循环润滑，装有上下料和工件夹紧装置，还可自动排屑，可纳入齿轮生产的自动线。若配上机械手和储料器，可实现单机自动化。适用于批量生产。

大型高精度滚齿机
用滚刀按展成法、加工大型高精度齿轮齿面的机床。该种机床自动化程度较高，具有自动停车机构，刀架和立柱滑板调整时的快速移动机构，以及滚刀快速退回原位机构。加工精度可达4级以上，最大加工直径达15m。它是由国产Y38A，苏5Д32型，高精度滚齿机发展而成的滚齿机。主要用于加工对运动平稳性和使用寿命要求很高的大型齿轮。

高精度滚齿机
加工4～3级精度齿轮齿面的滚齿机。结构和工作原理与普通滚齿机相同，但其零部件制造精度较高，或装有消除传动误差的机构。这种机床一般具有自动停车机构，操作和调整都甚为方便。

分度蜗轮滚齿机
用于加工高精度蜗轮齿面的滚齿机。为防止机床的振动和热变形，通常主电机及变速箱放在机床外面，各部位采用压力油循环润滑。传动链短，运动精度高，无切向和轴向进给传动链。采用高精度的滚刀进行滚齿，最高加工精度可达4级（JB179-83）。主要用于加工分度机构、精密机床、高精度仪器和工具等所用的分度蜗轮。

凸轮轴专用滚齿机
加工凸轮轴上螺旋齿轮齿面用的一种专用滚齿机。生产效率高，操作简单，多用于大批量生产。

微机数控滚齿机
在普通滚齿机的基础上，增加单板计算机、步进电机、驱动电源及脉冲发生器等机构。该机床除具备普通滚齿机的功能外，还具有加工变齿厚齿轮的功能。它具有自动化程度高、操作简单、生产效率高等优点。

手表齿轮滚齿机
用滚刀按展成法加工手表齿轮齿面的小型齿轮加工机床。这种机床可靠性高，配备有自动上、下料装置，进行单机自动加工，适用于加工钟表摆线齿轮。
