锥齿轮·假想锥面、锥角、锥距、安装距

分度圆锥面(分锥)

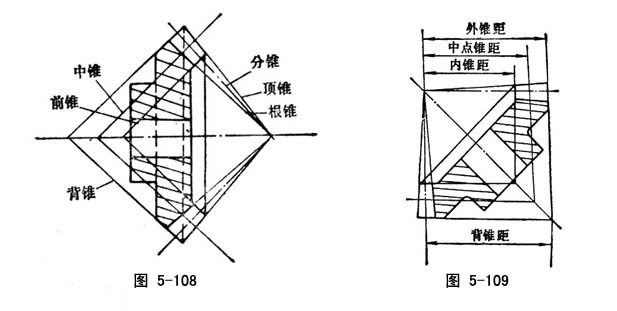

锥齿轮的分度曲面是圆锥面，称分度圆锥面，简称分锥（图5-108）。

齿顶圆锥面(顶锥)
锥齿轮的齿顶曲面为圆锥面，称齿顶圆锥面，简称顶锥，见图5-108。它是包容所有轮齿顶面的圆锥面。

齿根圆锥面(根锥)
锥齿轮的齿根曲面是圆锥面，称齿根圆锥面，简称根锥（图5-108）。它是包容所有齿槽底面的圆锥面。

中锥面(中锥)
锥齿轮上的一个假想圆锥面，其母线通过齿宽中点，并且与分锥垂直相交。实际上是齿宽中点处的假想背锥（图5-108）。

背锥面(背锥)
锥齿轮的一个假想锥面，其轴线与锥齿轮的轴线重合，锥顶与锥齿轮的锥顶相背，母线垂直相交于锥齿轮的分锥面，这个锥面称锥齿轮的背锥面，简称背锥面，亦称背锥（图5-108）。

前锥面(前锥)
锥齿轮上的一个假想圆锥面，其母线位于轮齿小端，并且与分锥垂直相交（图5-108）。

锥齿轮的假想锥面、锥角、锥距、安装距 - 齿轮知识 - 正基元

内锥距
锥齿轮的分锥顶点，沿其母线至前锥的距离（图5-109）。

中点锥距
锥齿轮的分锥顶点，沿其母线至轮齿齿宽中点的距离（图5-109）。

外锥距(锥距)
锥齿轮的分锥顶点，沿分锥母线至轮齿大端的距离。它是锥齿轮的基本尺寸（图5-109）。

背锥距
背锥顶点沿背锥母线至分锥的距离（图5-109）。

锥角
以分锥顶点为原点，锥齿轮的轴线为轴线，并约定指向背锥锥顶的方向为正（图5-110），这时以正向轴段绕原点转动，使轴线与锥面母线重合，则轴线转过的最小角度称锥齿轮该锥面的锥角。对于内锥齿轮则以转过的最小角度的补角为锥角。

分度圆锥角(分锥角)
锥齿轮轴线与分锥面母线之间所夹锐角。根锥面母线在此角之内（图5-110）。

顶圆锥角(顶锥角)
锥齿轮轴线与顶锥面母线之间所夹锐角。是外锥齿轮的最大锥角，即δ_a＞δ＞δ_f（图5-110）。

根圆锥角(根锥角)
在锥齿轮的轴向平面内，分锥母线与根锥母线之间所夹锐角。亦即分锥角与根锥角之差值（图5-110）。

背锥角
锥齿轮轴线与其背锥面母线之间的夹角（图5-110）。

锥齿轮的假想锥面、锥角、锥距、安装距 - 齿轮知识 - 正基元

安装距
分锥顶点至定位面的轴向距离（图5-111）。

轮冠距
齿顶圆所在平面至定位面的距离（图5-111）。

冠顶距
分锥顶点至齿顶圆所在平面的距离（图5-111）。
