齿轮刀具
采用切削加工法制造齿轮所用切削工具的总称。齿轮刀具种类繁多，按工作原理可分为仿形法齿轮刀具、无瞬心包络法齿轮刀具和展成法(亦称范成法、滚切法)齿轮刀具三种。

仿形法齿轮刀具
按照仿形法工作原理加工齿轮的切削工具。仿形法工作原理系指切齿过程中，刀具的产形刃廓和齿轮齿槽形状相同，所以仿形法齿轮刀具属于成形刀具。常见的有盘形齿轮铣刀、指形齿轮铣刀、成形齿轮切割刀盘、齿轮拉刀、成形磨轮等。

弧齿锥齿轮刀具
按展成法、半展成法、成形法以及螺旋成形法加工原理设计的加工弧齿锥齿轮所用的刀具，统称弧齿锥齿轮刀具。

延伸摆线锥齿轮刀具
在奥利康曲线齿锥齿轮切齿机上，加工延伸外摆线锥齿轮所用刀具的总称。切削齿轮时，有三个相配合的连续旋转运动，即铣刀盘的旋转切削运动、工件旋传的分齿运动和机床摇台相对于工件的展成运动。

展成法齿轮刀具
按照齿轮副啮合或齿条副啮合原理，使刀具与被切齿轮的瞬心彼此作无滑动的纯滚动，刀具切削刃连续位置的包络线形成被加工齿轮齿廓，这类刀具称展成法齿轮刀具。它的优点是加工精度高，生产效率高，用一把刀具可加工模数相同而齿数不同的齿轮，是目前齿轮加工应用最广泛的刀具，如齿轮滚刀、插齿刀、剃齿刀、珩轮等。

无瞬心包络法齿轮刀具
齿轮刀具在切齿过程中与被切齿轮无瞬心，被切齿轮齿形是刀具切削刃连续运动轨迹的包络线，按这种原理加工齿轮的刀具称为无瞬心包络法齿轮刀具。

环面蜗杆切刀

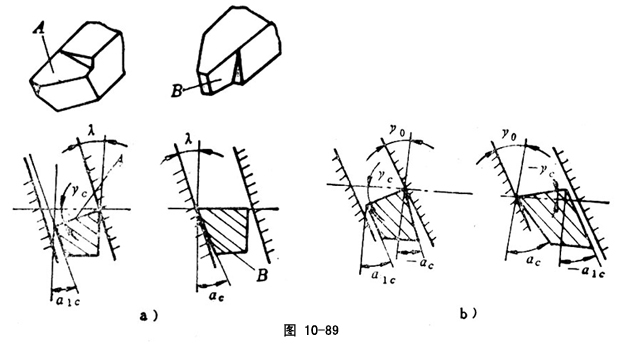

切刀盘上安装的刀齿。该刀齿切削部分的几何形状根据环面蜗杆导程角大小而定。当环面蜗杆导程角γ≤10°时，采用图10-89a所示的结构，这时齿的主切削刃是由矩形刀体刃磨一侧面形成的；当γ＞10°时采用图10-89b所示的结构。

包络型圆柱蜗杆常用刀具

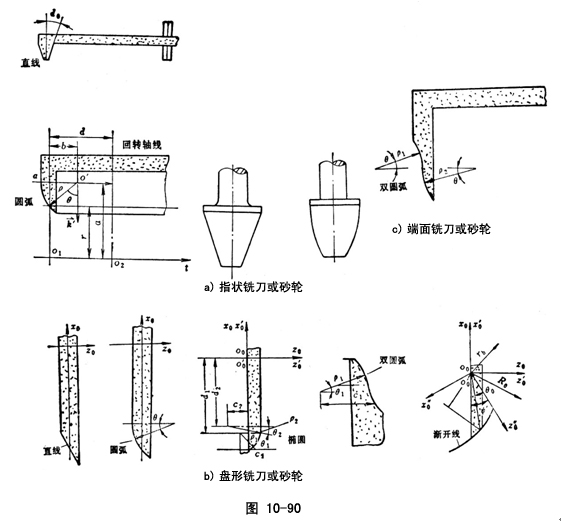

包络型圆柱蜗杆螺旋面，可用多种不同刀具形状和产形线，形成不同类型的蜗杆螺旋面。其相应蜗杆副有不同的啮合特性，常用的刀具如图10-90所示。

超硬材料齿面开槽剃珩轮
这是一种新型高效精整加工硬齿面齿轮所用的齿面开槽剃珩轮。在齿轮状剃珩轮的齿面上开有各种容屑槽(常用的是平行于珩轮端面的直屑槽和与端面有一定导程角的螺旋槽)，开在齿面上涂覆有超硬材料，故这种珩轮既有剃齿功能又有珩齿功能，称剃珩轮。它能珩制6级左右精度的齿轮，表面粗糙度可达R_α=0.4μm，可精整加工万件中等模数的齿轮。如图10-91所示。

单刃剃珩轮
是一种高效、高精度剃珩或剃磨硬齿面齿轮所用的齿轮刀具。其特点是：每个刀齿上有一个起主要剃珩或剃磨作用的中间刀刃，两端各有一个起导向作用的刀刃(或称棱面)。该刀具由一个中间叠片和两端叠片上的齿形各用两个叠片组成，再加上调整装置，则可构成可调式单刃剃齿刀。

齿轮珩磨轮
用磨料和结合剂等材料在70～80℃温度下，真空浇注成型的一种磨齿工具。用于按展成法原理珩磨淬火后精加工的外齿轮或内齿轮，精度可达6～7级，齿面粗糙度R_α可达0.4～0.2，是一种常用的磨齿工具。
